湖南酷威冷暖中央空调工程设计安装常见问题及解决方案汇总：

1、风管弯头处或弯头较近处设置风口与分支
现象： 某中央空调工程采用吊顶散流器下送风，沿墙壁布置回风口侧下回风，但有一送风管弯头处与弯头较近处设置送风管分支，如图 8 所示，造成分支管风量远小于设计值。

原因： 从风管弯头弯曲处的内曲面到直线部分，在风管宽度约 8 倍（导流叶片时约 4 倍）以下的位置上设置分支或者喷出口时，风量会不足（极端情况下不出风），一般尽可能延长直线距离（离弯头一定距离）设置风口或风管分支。设计者为了均匀布置回风口使气流组织均匀合理，而忽略了弯头与弯头较近的距离不宜设置风口或风管分支。
整改措施：
（1）更改弯头与弯头较近处的分支位置，分支与弯头要有一定的距离；

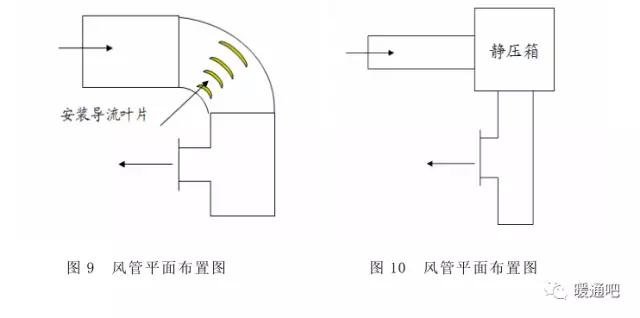

（2）在弯曲处适当设置导流叶片，如图 9 所示；
（3）在弯头处增设静压箱，如图 10 所示。

2、中央空调末端设计不当引起噪音超标
现象一： 某酒店客房采用FGR7.5/A1（风量 1250m3 /h，机外静压 40Pa）风管机直接接风口侧送风，风管机布置如图 1 所示，机组运行后噪音超标，测试噪音高达 52dB(A)，引起客户的不满。

原因：
（1）机组选型错误，FGR7.5/A1 风管机带有 40Pa 的机外静压，如果直接接风口侧送风，则机组因静压偏大，导致机组噪音偏高，安装时又未对机组做特殊减噪处理；

（2）为了降低设备初投资与安装成本，而没有按照标准的安装方式进行安装。

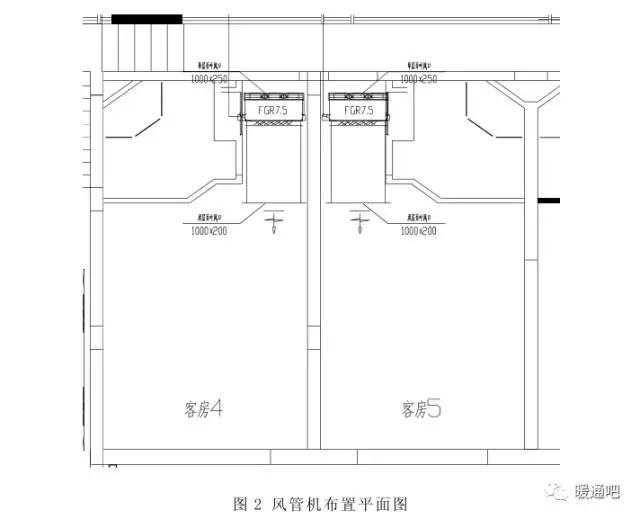

现场整改措施： 在条件许可的情况下，机组尽量靠近门侧安装，风管机接送风管送风，以消耗部分静压，噪音明显下降，如图 2 所示。

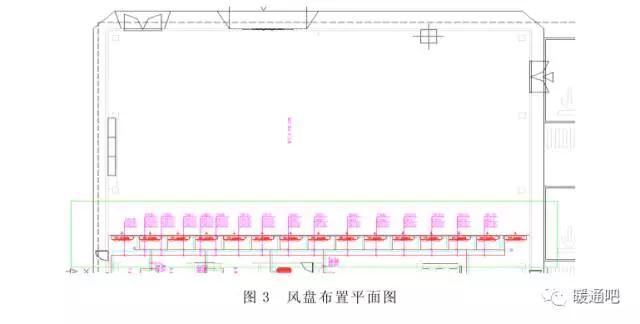

现象二： 某展厅采用卧式暗装风机盘管单侧侧送风，15 台 FP-204WA 紧密布置，如图 3 所示，机组运行后噪音超标，同样引起客户的不满。

原因：
（1）为了降低设备初投资、与安装成本，以及简化系统，而选择大型号风机盘管；

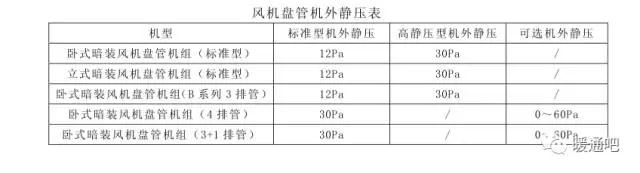

（2）设计者忽略了标准型风机盘管带有 12Pa 机外静压，直接接风口送风，同样会因机组静压偏大，导致机组噪音偏高，而且风盘布置太密集，造成噪音叠加，使噪音值偏大更多；
（3）设计者没有考虑建筑噪音的要求，直接按室内冷负荷简单选型。现场整改措施：
（1）考虑合理的气流组织，可将 15 台风盘分散布置在展厅两侧，采取对吹的方式送风；
（2）如果条件允许，可采用集中送风，将机组置于空调机房，如果噪音还是无法满足，则可对机房和机组本身采取降噪措施；
（3）如果没有空调机房，可根据冷量需求，将风机盘管改为 2 台吊柜进行集中送风，同时在送风管和回风管上增加消声装置，以及对机组本身采取降噪措施。预设整改措施：
（1）根据建筑噪音的要求，尽量选择噪音低的小型号室内机，如果单台无法满足，则宜选择多台，以降低噪音值；
（2）对于高静压风管机、带静压的风机盘管，不允许直接侧送风，而宜接风管送风，由于标准型风机盘管均带有 12Pa 的机外静压，部分风管机也是非 0 静压的，接一段风管可消耗一部分静压，可有效的减小噪音，如果对噪音要求更高的场所，则还需在送风管和回风管处加消声装置，如图4 所示。

（3）对于办公、住宅、宾馆客房等对噪音有一定要求的场所，机组的回风宜采用后回风形式，接风管或静压箱回风，同时安装消声装置，而不宜采用下回风；

（4）尽量避免两台室内机紧密布置，造成噪音的叠加；
（5）若条件限制不得不选择噪音过大的室内机，设计时应考虑降噪措施；
（6）对于面积较大、层高较高的场所，尽量采用集中送风，并对机组本身增加消声减振措施，以及在送风管和回风管上增加消声装置。

3、中央空调全热新风换气机设计常见问题

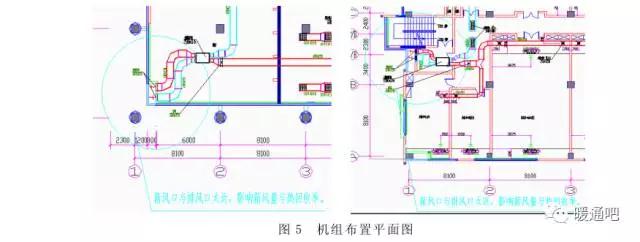

现象一： 某工程新风采用全热新风换气机处理新风，但新风入口与排风口布置太近，影响新风换气机的有效新风量从而降低了室内空气品质，同时热回收效率也会下降，如图 5 所示。

（原因： 新风口与排风口太近，会使部分气流短路，一部分排风通过新风管道进入室内，使有效新风量有所减少，影响室内空气质量，达不到空调所需新风量的要求；
一部分排风回灌室内，在减少有效新风量的同时，部分排风与新风混合也降低了新风的进气温度，因而新排风的温差减小，从而使新风换气机的热回收率降低；造成新风与排风短路的因素有：
（1）设计者便于风管布置，没有按《采暖通风与空气调节设计规范》GB50019-2003 的要求设置新风口与排风口，《采暖通风与空气调节设计规范》GB50019-2003 第 5.3.4 条规定：进风口应低于排风口，同时应避免进风、排风短路。
（2）建筑围护结构与甲方要求无法满足新风与排风口的合理布置，设计者为了符合建筑要求，方便布置风口而违反规范。
整改措施：
（1）按《采暖通风与空气调节设计规范》的要求，更改新风与排风口的
（2）在无法避免气流短路的条件下，设置导流风管或挡风板隔开新风口与排风口，避免新风、排风短路，对于我司产品新风入口和排风出口间距至少要保证 H≥4m。

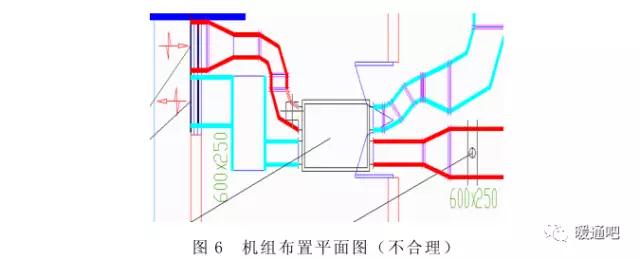

       现象二： 某工程设计的全热新风换气机的气流方向与产品的不一致，设计为气流交叉换热，而产品为并行换热，如图 6 所示。

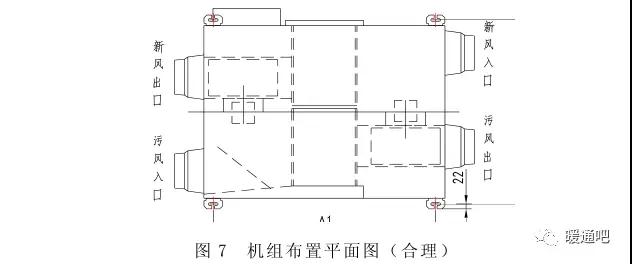

原因： 若施工人员不弄清楚产品的新风与排风的气流方向，按设计图纸直接安装，很容易造成新风走排风管道，排风走新风管道，严重影响空调效果。造成气流方向不一致的主要原因是：设计者不熟悉格力产品，按市场上流行的产品设计。整改措施： 更改设计图纸中的新风管与排风管的布置和气流方向，使施工图纸的气流方向与格力产品的气流方向一致，如图 7 所示。
